餐厨垃圾、粪便厂 污泥处理厂除臭

餐厨垃圾发酵所产生的恶臭气体主要包括NH₃、H₂S、CH₃SH、VFAs、VOC等成分。根据有关资料介绍，从成分看NH₃的浓度最大，其次是H₂S，而H₂S是产生恶臭气味的主要物质之一。这些恶臭气体和粉尘，对人体呼吸、消化、心血管、内分泌及神经系统都会造成不同程度的毒害，因此为保护现场工作人员的身体健康和保护周围环境，有必要对生活垃圾中转站进行除臭除尘治理。

除臭设计依据及除臭效果

1. 主要设计依据标准

◆《恶臭污染物排放标准》（GB 14554-93）

◆《生活垃圾转运站技术规范》（CJJ/T 47-2016）

◆《大气环境质量标准》（GB 3095-96）

◆《工业企业厂界环境噪声排放标准》（GB 12348-2008）

◆《声环境质量标准》（GB 3096-2008）

◆《工业企业噪声控制设计规范》（GB/J 87-85）

◆《工作场所有害因素职业接触限值》（GB 14554-93）

◆《工业企业设计卫生标准》（GBZ 1-2002）

◆《大气污染物综合排放标准》（GB 16297-1996）

◆《中华人民共和国环境保护法》

◆《低压配电设计规范》（GB 50054-2009）

◆《三废处理工程技术手册》废气卷

◆《电气装置安装工程接地装置施工及验收规范》（GB 50169-1992）

◆《爆炸和火灾危险场所电气施工及验收规范》（GB 50257－96）

◆《机械设备安装施工验收通用规范》（GB 50231-2009）

◆空气质量恶臭的测定、三点比较式臭袋法（GB/T14675）

◆空气质量硫化氢、甲硫醇、甲硫醚、二甲二硫的测定气相色谱法（GB/T14678）

◆城市环境卫生设施设置标准（CJJ27）

◆城市垃圾压缩中转站设计规范（CJJ47）

◆城市环境卫生设施规划规范（GB50337）

2. 设计目标

我司根据甲方要求选择合适的工艺流程，配备相关的设备，能有效去除餐厨厂产生的臭气及粉尘，去除率达到90%以上。

3. 设计原则

（1）、该设备将按照技术合理性、经济性、达标安全性的原则设计和建设。项目完成和投产后，可达到《恶臭污染物排放标准》GB14554-93中的二级标准；达到 GB3095-1996《环境空气质量标准》的二级标准。

（2)、技术合理性：项目设计方案，在充分考虑现有各种现行标准、规范的同时，也应充分兼顾到生产车间的操作管理、维护巡检的安全和便利，处理工艺应具备充分的技术合理性。

(3)、经济性：在项目设计时，应充分考虑到项目的实用性、可操作性、易维护性等方面的因素，本着合理、科学、实用和为业主节约造价、运行成本的原则，满足项目要求。

(4)、达标安全性：恶臭治理工程应确保达到整体设计目标中的排放标准，还应针对废气的分散点源和季节性浓度变化的特点，有充分的应对措施，确保恶劣条件下的稳定达标。

(5)、严格贯彻执行国家环境保护的有关规定，确保治理后各项指标达到设计要求，达到或优于排放标准。

(6)、结合工程条件和排放标准，谨慎合理选择工程设计方案，并尽量采用先进技术、新材料、新布局，以减少运行费用，确保处理系统长期运行安全可靠。

(7)、选择先进的技术，避免二次污染。

(8)、选用设备、配件、材料等均要求质量可靠、通用性强、运行稳定、便于维修。

(9)、尽量保持原有的治理系统进行处理或改造。

(10)、整个系统操作管理方便，自动化程度较高，便于维护。

4. 除臭效果

湖南诺瑞环境在厂区科研试验室进行的无数次除臭效果分析，最终证明和保证我公司的产品在臭气净化率上可高达90%以上。经过除臭系统除臭，除臭场地的恶臭污染物的排放达到的国家《恶臭污染物排放标准》（GB14554-93）的厂界标准值新建扩建设施二级排放标准，GB3095-1996《环境空气质量标准》中二类区，即二级标准。具体数值参见下表：

（1）餐厨站臭气来源有前端的预处理密闭间、各个降解主机污水处理房间和污水处理房间内的集水池、沉渣池及各个调节池堆肥间及室外的各个厌氧池。

（2）各个臭气源的臭气通过抽气管道和调节控制阀门相互连接，靠后端风机提供的动力往后端输送。

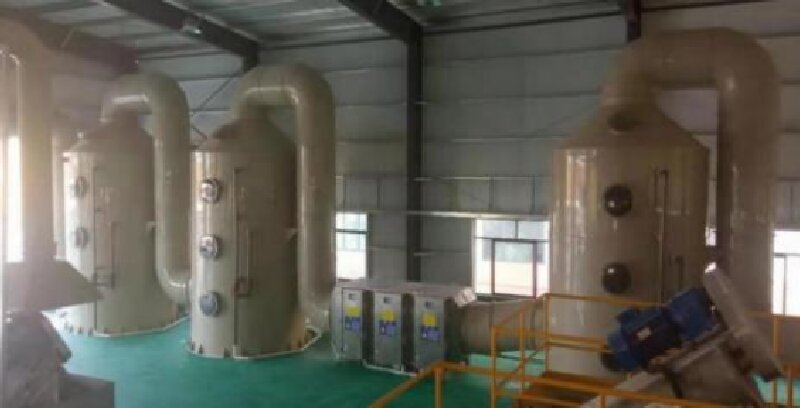

（3）所有的臭气先经过水洗塔处理，经过此工序去主要除臭气成分中的粉尘和溶于水的各种成 分；接着臭气进入碱洗塔，进过此工序主要去除臭气中的酸性成分，如硫化氢、二氧化硫 等；进而臭气进入 UV 光解设备进行处理，此工序主要是分解恶臭气体成分（如氨、三甲 胺、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳等），使有机或无机高分子恶臭化合 物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如 CO2、H2O 等；最后 气体进入植物液洗涤塔洗涤，吸附空气中的臭气成分，使臭气分子结构改变，与植物液中其他的成分发生化学反应，达到彻底除臭、除味的目的。

（4）净化过的气体经风机驱动进入排放烟囱进行有组织排放，完全实现餐厨臭气的处理和达标排放。

1、喷淋塔负压除臭系统原理介绍

喷淋塔作为环保废气处理的一种处理设备而存在，根据工作原理分为循环水喷淋塔，碱液喷淋塔，酸液喷淋塔（别名：酸洗塔）。根据塔体材质分为玻璃钢喷淋塔、pp喷淋塔、不锈钢喷淋塔。根据废气性质不一样选择合理的喷淋材质和喷淋工艺。

喷淋塔适用范围广，可用于橡胶制造业、电线电缆制造业、金属制品业、塑料制品业、粉末治金业、电镀业食品加工制造业、化工业、制药业、油漆生产及喷绘业、实验室酸碱废气处理，厂房车间通风和空气净化等行业。

随着我国环保市场的快速发展，环保设备以及工艺越发的先进，喷淋塔做为环保废气处理的其中之一，能有效净化空气中的有害物质。特别是化工厂、钢铁厂、制药厂，电镀厂以及炼油厂等，包括人们在生活中，所带来的生活废气的产生，排放的废气异味大，严重污染环境和空气

2、喷淋塔系统介绍

2.1、喷淋塔的特点：

喷淋塔又名洗涤塔，水洗塔，是气液发生装置。废气与液体充分接触，利用其在水中的溶解度或者利用化学反应，加药来降低其浓度，从而成为符合国家排放标准的洁净气体。主要用来处理无机废气，如硫酸酸雾，氯化氢气体，氮的不同价态氧化物气体，粉尘废气等。

喷淋塔的工作原理可分为顺流、逆流和错流三种形式。其中最常用的就是逆流喷淋：呈酸性或碱性的酸雾废气由风管引入净化塔，经过填料层，废气从塔底送入，经气体分布装置分布后与氢氧化钠吸收液呈逆流连续通过填料层的空隙。在填料表面上，气液两相充分接触吸收中和反应，以吸附废气中所含的酸性或碱性污物。酸雾废气经过净化后，再经除雾板脱水除雾后将清洁气体从风机排入大气。不溶性粘胶颗粒、尘埃泻入集收池中，悬浮颗粒从溢流口出去，收集的沉淀物从排污口排放出去。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。

2.2、喷淋塔优点：

洗涤塔低噪音、运行平稳、操作简单、方便；水洗式废气处理系统，价格便宜、处理方法简单;气态、液态、固态的污染源皆可处理;系统压损低，适用于大风量;可采多段式填充层设计，处理混合类污染源。能经济且有效地处理酸、碱性废气，去除率可高达99%以上。

2.3、喷淋塔工作原理：

含尘气体、黑烟尾气经烟管进入废气净化塔的底部锥斗，烟尘受水浴的冲洗，经此处理黑烟、粉尘等污染物经水洗后，有一部分尘粒随气体运动，与冲击水雾并与循环喷淋水相结合，在主体内进一步充分混合作用，此时含尘气体中的尘粒便被水捕集，尘水径离心或过滤脱离，因重力经塔壁流入循环池，净化气体外排。废水在循环池沉渣定期清捞、外运。
